Alta stabilità della tensione e della frequenza fuori rete 120kW PCS 241kWh Batteria Generatore di batteria raffreddata ad aria ad alta efficienza

120kW PCS 241kWh Batteria Generatore ad alta efficienza raffreddato ad ariaSpecificità

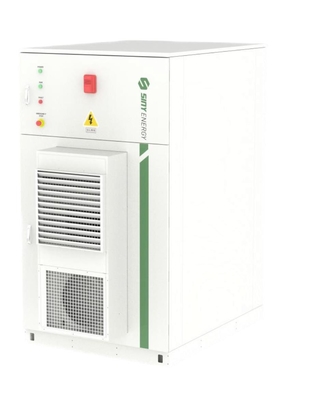

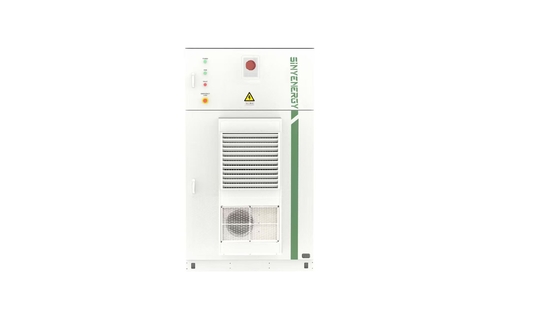

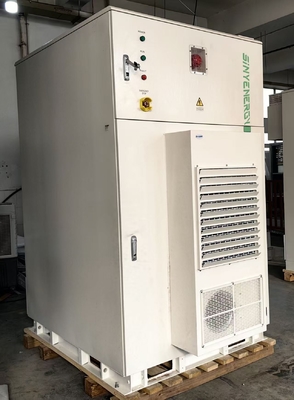

Visualizzazione del prodotto

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

Sistema integrato di controllo della potenza comprende:

• Sistema di conversione di potenza (PCS) modulare
• Sistema di commutazione connesso alla rete/islanding
• Un sistema di distribuzione di energia C/D C
• Sistema di monitoraggio locale
• Sistema di controllo basato su cloud (solo in Cina)

Sistema di batterie al litio costituito da:

• Cluster di batterie
• Sistema di gestione della batteria (BMS)
• Sistema di controllo ambientale
• Sistema antincendio

Il PCS adotta il modulo standardizzato 125 kW dell'azienda, che può essere configurato in modo flessibile con celle di batterie di capacità variabile per formare prodotti di specifiche diverse.Ogni armadietto delle batterie contiene un gruppo di batterie, con ciascun cluster che comprende una configurazione 1P 240S (240 celle in serie per stringa) utilizzando celle da 314 Ah, fornendo una capacità nominale massima di 241 kWh.L'armadio integra un dispositivo di commutazione STS (Static Transfer S witch) collegato alla rete / isolato, che consente una transizione senza soluzione di continuità tra le modalità di rete e quelle fuori rete.

• Impiego flessibile
• Facile installazione
• Manutenzione semplificata
• Compatibilità con le applicazioni di stoccaggio dell'energia del lato utente (dietro il contatore) e del lato generazione (di fronte al contatore)

Caratteristiche del prodotto

• La progettazione completamente chiusa elimina la corrosione dei componenti indotta dalla ventilazione diretta, fornendo condizioni di lavoro ottimali per i componenti elettronici.
• Controllo della temperatura del compartimento separato per la cabina della batteria e il PCS. Il PCS adotta una tecnologia di scambio termico indipendente, riducendo il consumo di energia del sistema e migliorando l'efficienza operativa.
• Architettura a doppio strato di protezione antincendio (a livello di PACK e a livello di cabina) con protezione a tre strati di alimentazione, garantendo la sicurezza e l'affidabilità del sistema.
• Utilizza moduli raffreddati ad aria ad alta efficienza 1P30S (30 celle in serie per modulo), raggiungendo una densità di integrazione del 40% superiore rispetto ai moduli convenzionali di mercato.Questo riduce al minimo i punti di connessione PACK-to-PACK, riducendo le perdite del sistema e i rischi operativi.
• Integrato con la piattaforma Siny Smart Cloud per la gestione e i servizi operativi completi del ciclo di vita, compresa la funzionalità di regolamento dell'energia (solo in Cina).
• Il coordinamento multi-unità con l'EMS (Energy Management System) di Siny a livello di stazione consente soluzioni standardizzate di stoccaggio dell'energia commerciale e industriale.
• STS (Static Transfer Switch) integrato da 200 kW consente una transizione senza soluzione di continuità tra modalità connessa alla rete e isola con tempo di commutazione < 2 ms.

Vantaggi del prodotto

• Caratteristiche del sistema di stoccaggio dell'energiaelevata stabilità della tensione e della frequenza fuori rete, con fluttuazioni di tensione di uscita non superiori all'1%.
• In modalità fuori rete, il sistema di stoccaggio dell'energia di potenza di uscita può seguire automaticamente la dimensione della potenza di carico;
• il sistema di accumulo di energia è dotato di una resistenza allo shock al 200% al carico, in grado di sopportare fino a 1,5 volte il sovraccarico per 5 secondi consecutivi senza distorsione della forma d'onda della tensione,e può funzionare continuamente per 5 secondi sotto 2 volte sovraccarico
• in modalità fuori rete, può supportare carichi di tipo feedback energetico per ricaricare il sistema di accumulo di energia;
• Progettazione modulare per lo stoccaggio dell'energia, conveniente per il trasporto e il sollevamento, rapida implementazione e plug-and-play.
• Questo generatore di batterie può essere collegato in parallelo con fino a 10 singoli armadi, consentendo una distribuzione e una combinazione flessibili per diversi clienti e vari scenari di carico di potenza.
• Questa soluzione è applicabile ai clienti che in origine utilizzavano generatori diesel come fonte di tensione e hanno la necessità di risparmiare sui costi e ridurre il rumore.È particolarmente adatto per l'alimentazione di apparecchiature di tipo motore come gru, sollevatori, vernici e miscelatori nei cantieri di costruzione, raggiungendo così il risparmio energetico, la protezione dell'ambiente e le emissioni di carbonio zero.questo generatore a batteria può sfruttare la differenza tra picco e valle della rete elettrica per ridurre i costi operativi e migliorare i benefici economici (carica di notte e scarica durante il giorno).

Specifica del prodotto

Classe di tipo JUP-125K-241-C laterale DC Intervallo di tensione DC696V DC864V Gestione della carica Potenza costante constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Accuratezza della tensione 1% Accuratezza della frequenza 0,2 Hz Intervallo di frequenza Frequenza nominale ± 0,2 Hz Capacità di sovraccarico 110% Carico ≥ 10 min.120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, non condensante Comunicazione Interfaccia di comunicazione RS485, protocollo di comunicazione LAN ModBus TCP,ModBus RTU Modalità di installazione Tipo rack Reagente antincendio Aerosol Efficienza del sistema >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
