Convertitore collegato a griglia bidirezionale 70kW 68dB 600V-900V a basso rumore di CC di CA

tipo collegato a griglia di CA 70kW del convertitore bidirezionale di CC per il micro sistema di immagazzinamento dell'energia di griglia

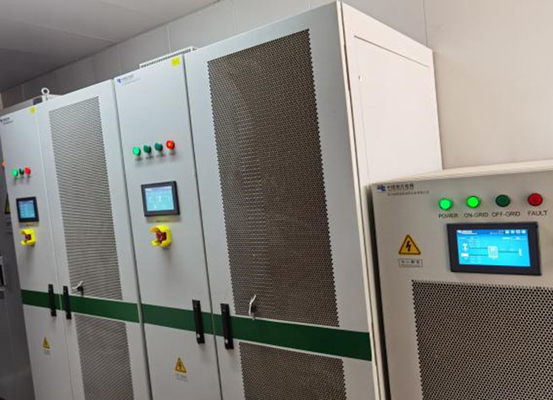

ANE Series Energy Storage Converters può realizzare convenientemente la rete parallela dell'multi-attrezzatura per formare il piccolo e medio sistema di immagazzinamento dell'energia, che ha le caratteristiche della disposizione flessibile, dell'installazione conveniente e della manutenzione conveniente ed è particolarmente adatta a scenari distribuiti dell'applicazione di immagazzinamento dell'energia e ad applicazioni industriali e commerciali generali del cliente. Con il sistema di controllo, il touch screen può essere esterno e sarà conveniente sviluppare un piccolo sistema di immagazzinamento dell'energia.

Caratteristiche

• Progettazione di tensione di CC: 600V~900V
• Adattabile a varie tensioni di griglia: AC380V/400V/415V.
• Progettazione a tre livelli, armoniche basse.
• Piccolo volume, spazio più di meno occupato ed installazione conveniente.
• Conversione scarico/della tassa più di meno di 20ms.

Parametri tecnici:

Classe di modello MASI-70KR1

PARAMETRI LATERALI DI CC

Gestione di carico 3 della corrente nominale 110A di no. 1 di Manica di CC della gamma DC600V~DC900V di tensione - carico della fase

LATO DI CA SUI PARAMETRI DI GRIGLIA

Il tipo tensione di griglia della corrente nominale 106A di tensione nominale 380V di potere stimato 70kW di 3P+PE varia relativamente -15%~+15% frequenza nominale 50Hz/60Hz 4/4 umidità 0%RH~95%RH, atteggiamento di lavoro senza condensazione della temperatura dell'onda di armonica dell'uscita di rapporto -1~+1 di potere della gamma di frequenza ±3Hz ≤3% ENVIREMENT -25℃~55℃ (sopra 45℃ che riduce le imposte) 45 a ℃, 2000m (senza ridurre le imposte), 2000m ~ l'interfaccia di comunicazione riducente le imposte RS485, la LATTA, classe massima di rumore di 4000m <65dB di efficienza 98,5% contabilità elettromagnetica di LAN Installation Type Rack Mounting un tipo isolato la protezione di Non isolamento classifica IP20 il tipo di raffreddamento il raffreddamento a aria, la dimensione intelligente 435*135*700mm (peso 35kg di regolamento della velocità del fan di W*H*D)

Ambiente

Temperature-25℃~55℃ di lavoro (≥45℃outputpowerreduction)

Umidità relativa 0%RH~95%RH, nessuna condensazione di stoccaggio temperature-40℃~70℃ (nobattery)

时 di lavoro di altitudine 45℃, 2000m (noinfluence), ridurre le imposte potenza di uscita di 2000m~4000m

Noise<68dB

Comunicazione e gestione

La comunicazione interfaceRS485, PUÒ, lan, REPO

Il protocollo di comunicazione PUÒ, ModBusTCP ModBusRTU

Installazione: Parete che appende efficienza di punta: 98,2% CONTABILITÀ ELETTROMAGNETICA: Certificazione di ClassA: G99/CE/CQC

Isolamento: recinzione di Non isolamento: IP20I, P32

Raffreddamento: Raffreddamento ad aria forzata con il modulo sostituibile del fan

Dimensione (peso 435*135*630460*190*750 (chilogrammo) di W*H*D) (millimetro): 35

Tutti i prestazione e parametri saranno conforme all'ultima conferma del nostro ufficio tecnico

.
