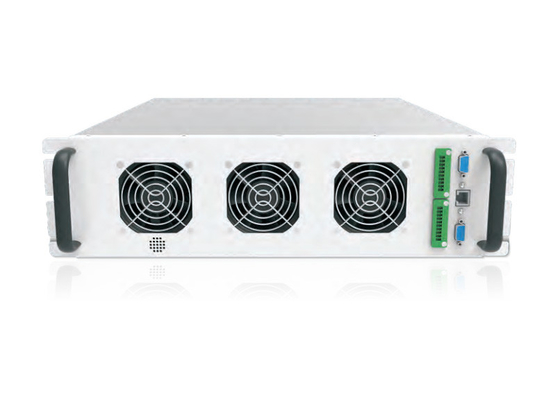

CA 50KW operazione intelligente di griglia del modulo 380V del convertitore di CC alla micro

Modulo bidirezionale del convertitore di CC di CA di 50 chilowatt per il sistema di Micro-griglia/sistema di immagazzinamento dell'energia

Il modulo ANE del convertitore di immagazzinamento dell'energia 50kw adotta la progettazione modulare, con la fuori griglia, i modi del raddrizzatore e collegati a griglia e può essere commutato intelligentemente fra i tre modi ed ha la compensazione di potere reattivo e compensazione armonica. L'algoritmo di controllo avanzato è usato per realizzare il collegamento parallelo delle macchine multiple ed il livello di potere delle coperture 50kW-1000kW del sistema parallelo. Il modulo adotta il comando digitale della nuova generazione DSP, con l'adattabilità eccellente del carico e l'adattabilità di griglia di potere. Nel frattempo, la progettazione indipendente della presa d'aria permette al modulo efficacemente di fare fronte ai vari ambienti di applicazione complessi, rendenti l'operazione di sistema più sicura, l'adattabilità ambientale più affidabile e più economica e più forte.

Caratteristiche

• Operazione collegata a griglia intelligente con il contenuto armonico basso;
• Con la compensazione di potere reattivo intelligente e le funzioni armoniche della compensazione, efficacemente migliorare la qualità della griglia di potere;
• Con il giro tensione di bassa e di protezione islanding attraverso (settable);
• Operazione di andata ed a rovescio intelligente per migliorare affidabilità del sistema;
• La progettazione intelligente di DSP realizza il comando digitale completo del modulo del convertitore di immagazzinamento dell'energia e determina l'alta affidabilità del controllo;
• Protezione multipla di sicurezza, sovratensione di CC e di CA, protezione di undervoltage, protezione di cortocircuito, sopra protezione di temperatura, rilevazione di anomalia del fan;
• Efficienza fino a 98,3%, notevolmente riducendo la perdita della protezione economizzatrice d'energia e dell'ambiente della macchina, affidabile e durevole;
• La tecnologia avanzata di correzione di fattore di potenza attiva è usata per ridurre l'interferenza armonica alla griglia di potere, che è superiore alle norme industriali dell'applicazione;
• Con capacità di carico a semi onda, trifase con il carico squilibrato di 100%, buona adattabilità del carico;
• La comunicazione esterna del modulo comprende la LATTA, 485 ed i contatti a secco, che senza cuciture si collegano con i sistemi esterni;
• Il modulo possiede le interfacce multiple del campionamento esternamente, che possono essere coordinate con il sistema del cliente o per mezzo del modulo di commutazione facoltativo di off-grid/on-grid per realizzare la fuori griglia, funzione di commutazione collegata a griglia;
• Il modo di controllo motorio sincrono virtuale può essere implementatoe mettendo.

Parametro tecnico
