Modulo di alimentazione bidirezionale AC / DC da 130 kW per sistemi di accumulo di energia e microgrid

130 kW Bidirectional AC / DC Power Module For Microgrid And Energy Storage System
130 kW Bidirectional AC / DC Power Module For Microgrid And Energy Storage System 130 kW Bidirectional AC / DC Power Module For Microgrid And Energy Storage System 130 kW Bidirectional AC / DC Power Module For Microgrid And Energy Storage System 130 kW Bidirectional AC / DC Power Module For Microgrid And Energy Storage System

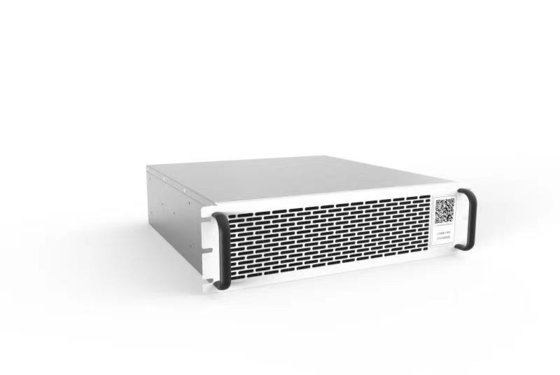

Grande immagine :  Modulo di alimentazione bidirezionale AC / DC da 130 kW per sistemi di accumulo di energia e microgrid

Dettagli:
Luogo di origine: CINESE
Marca: ANE
Numero di modello: BTLA-PMA130-A011-HL
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5
Prezzo: Exwork: 3,000~5,000 USD

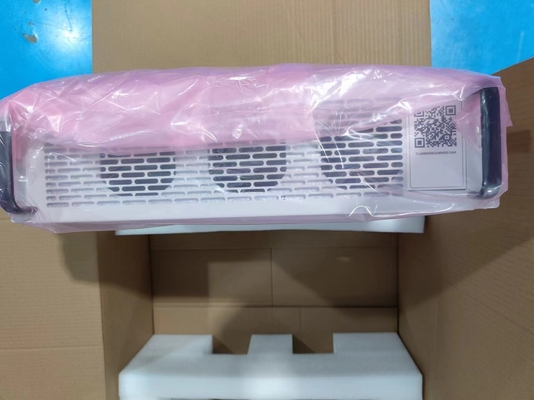

Imballaggi particolari: Scatole di legno
Tempi di consegna: 45 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 2000 al mese
Descrizione di prodotto dettagliata
Sistema di Wiringm: Sistema a cinque vie trifase Voltaggio nominale: AC380V/400V
Potenza nominale: 130 kW intervallo di tensione: AC380V±15%
Intervallo di corrente: ±201A Frequenza nominale: 50 Hz/60 Hz
intervallo di tensione: DC680V~DC1000V Errore di tensione: ≤ 1%
Errore corrente: ≤ 1% Fuori griglia/commutatore collegato a griglia: Impianto interno
Tempo di commutazione di andata ed inverso: <10ms> Fuori griglia/tempo di commutazione collegato a griglia: <10ms>
Efficienza di punta: 98,6%

Modulo di alimentazione bidirezionale AC / DC da 130 kW per sistemi di accumulo di energia e microgrid



Prodotto Introduzione



Questo convertitore bidirezionale di accumulo di energia AC/DC adotta un design modulare, un algoritmo di controllo avanzato per realizzare un parallelo multi-macchina e ha una funzione di compensazione della potenza reattiva.Il livello di potenza del sistema parallelo copre 130 kW ~ 1.3 MW. La serie di prodotti ha funzioni di monitoraggio locale e di programmazione remota del sistema EMS, con un'eccellente adattabilità al carico e alla rete elettrica,La progettazione del condotto d'aria indipendente lo rende in grado di far fronte efficacemente a una varietà di ambienti di applicazione complessi, il sistema è più sicuro, affidabile, economico, adattabile all'ambiente.



Caratteristiche

Alta efficienza

  • Il valore di PF è ±1 sul lato CA, migliora la capacità di carico
  • La nostra tecnologia brevettata è stata adottata per realizzare il flusso bidirezionale di energia
  • Trasferimento senza soluzione di continuità avanti e indietro
  • ¢ Alta risposta dinamica, tempo di commutazione a pieno carico fino a 10 ms
  • L'output di un'ampia gamma di tensione, alta precisione, risposta dinamica rapida

Sicurezza

  • Alte prestazioni di protezione affidabili, resistenza alle alte e basse temperature, all'umidità, allo spruzzo di sale e ad altri ambienti difficili
  • ¢La tecnologia parallela a scaglie, riduce la corrente ondulatoria
    • Protezione di sicurezza multipla, protezione da sovra/sotto tensione d'ingresso, connessione anti-inversione di uscita, protezione da corto circuito, protezione da sovra-temperatura, rilevamento anomalie del ventilatore, ecc.
  • Perdite di attesa basse

Intelligenza

  • Tecnologia di controllo intelligente multidimensionale del ventilatore, che riduce il consumo di energia e il rumore
  • ¢DSP progetta e realizza il controllo digitale completo
  • Può interagire direttamente con il BMS della batteria
  • L'interfaccia esterna è ricca, collaborando con l'accesso al trasformatore di isolamento

Comodo

  • ¢Costruzione modulare, facile da mantenere e compatibile con l'espansione parallela
  • ¢Alta densità di potenza, piccolo volume, peso leggero
  • ¢Con funzione di interruttore di accensione/sconcessione (STS)
  • Supporto per la rete dei moduli, controllo del funzionamento del telefono cellulare, semplice e intuitivo



Parametro tecnico

Modulo di conversione AC / DC bidirezionale da 130 kW

Modello BTLA-PMA130-A011-HL
Parametri della rete a flusso alternativo
Sistema di cablaggio Sistema a tre fasi e cinque fili
Voltaggio nominale AC380V
Potenza nominale 130 kW
Intervallo di tensione AC380V±15%
Corrente nominale 201A
Frequenza nominale 50 Hz/60 Hz
Intervallo di frequenza 50/60Hz±5Hz
Intervallo di regolazione del fattore di potenza ± 1
Contenuto armonico di THDi ≤ 3%
Parametri del lato CA fuori rete
Voltaggio nominale 380Vac
Intervallo di tensione 380Vac±15%
Precisione della tensione ≤ 1%
Frequenza di uscita 50/60Hz±5Hz
Parametri laterali in CC
intervallo di tensione DC680V~DC1000V
Intervallo di corrente ±194A
Errore di tensione ≤ 1%
Precisione della tensione stabilizzata ≤ 1%
Errore corrente ≤ 1%
Precisione di corrente stabilizzata ≤ 1%
Caratteristica di limitazione della tensione - Sì, sì.
· Caratteristica di limitazione della corrente - Sì, sì.
Caratteristiche di base
Interruttore fuori rete/connesso alla rete Impianto interno
Capacità di avvio AC e DC Sostegno
Tempo di commutazione avanti e indietro < 10 ms
Efficienza massima 980,6%
capacità di sovraccarico 1.1 volte ≥ 10min, 1,2 volte ≥ 1min
Tempo di commutazione fuori rete/connesso alla rete < 10 ms
Temperatura di funzionamento -20°C+45°C (superiore a +45°C)
Umidità di lavoro ≤95%RH,senza condensazione
temperatura di conservazione -40°C+55°C
Umidità di stoccaggio 0 ~ 95%RH
Metodo di raffreddamento raffreddamento ad aria forzata intelligente
Altezza 3000 metri
Comunicazione RS485, CAN, Ethernet, contatto a secco
Protezione delle isole Sostegno
Caratteristica protettiva Protezione di sicurezza multipla, protezione contro le tensioni di CA e CC, protezione contro le correnti, protezione contro i cortocircuiti, protezione contro la corrente continua, protezione contro la sequenza di fasi CA,protezione da temperature superiori, rilevamento di anomalie del ventilatore, ecc.
Livello di protezione IP20
Noise < 70 dB
Peso 36 kg
Dimensioni (H*W*D) 129*443*500mm

Tutte le prestazioni e i parametri devono essere confermati dal nostro dipartimento tecnico.
